Surfadenigitaj tubarturoj estas uzataj en tubaj sistemoj kie amekanika surfadena konektoestas preferita ol veldado, precipe en malgrandaj-boraj linioj, instrumentaj konektoj, servaĵobranĉoj, drenaj kaj ellastrupunktoj, kaj prizorgaj-amikaj kunigoj. Por forĝitaj ŝtalaj armaĵoj, la komuna specifbazo estasASME B16.11, kun surfadenigitaj finoj haveblaj enNPT, BSPT, aŭ BSPP, tipe kovranta1/8" ĝis 4"kaj premklasoj kiel ekzKlaso 2000, 3000, kaj 6000.
Fadenaj Normoj, Premo-Klaso kaj Materiala Elekto
Fadenigita garnituro neniam devus esti aĉetita nur per formo. La tri punktoj kiuj kontrolas akcepton estasfadena tipo, premo klaso, kajmateriala grado.
Fadena tipodevas kongrui kun la projekto desegnaĵo kaj ricevanta merkato:
NPTestas ofte uzita en nordamerika petrolo, gaso, kaj ĝeneralaj industriaj sistemoj.
BSPTankaŭ estas pintigita fadeno kaj estas vaste uzata en multaj eksportmerkatoj.
BSPPestas paralela fadeno kaj tipe postulas sigelan lavilon, garkon aŭ O-randan aranĝon anstataŭ nur fadeninterferon.
Premoklasodevus esti kongrua kun linio-dezajnaj kondiĉoj:
Klaso 2000
Klaso 3000
Klaso 6000
Materialaj elektojestas kutime elektitaj laŭ servokondiĉo:
Por aĉetantoj serĉantajsurfadenigita pipaj armaĵoj dimensioj diagramo, la plej utila paĝa enhavo ne estas hazarda katalogo-stiltabelo kun kopiitaj numeroj. La praktika aliro estas montri laelekta gamokaj klarigu, ke ĝusta centro-ĝis-finaĵo kaj fadena geometrio estas konfirmita kontraŭASME B16.11kaj la specifita fadennormo.
Por precizaj dimensioj, la citaĵo aŭ desegna revizio devus konfirmi:
konvena tipo
nominala grandeco
premo klaso
fadeno normo
materiala grado

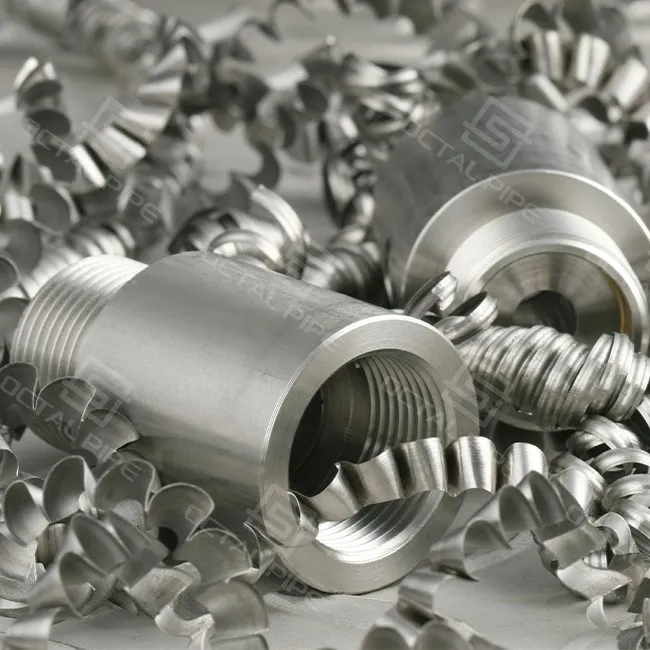

Threaded Pipe Coupling
A fadenigita tubo-kupladoestas unu el la plej ofte menditaj forĝitaj garnaĵoj en malgranda-tubo. Ĝi kutimas ligi du surfadenigitajn pipfinojn en rekta kuro kaj estas ofte vidita en servaĵosistemoj, instrumentbranĉoj, glitpakaĵoj, kaj prizorgado-anstataŭaĵlaboro.
De aĉetperspektivo, la ŝlosilaj kontroloj por surfadenigita tubkuplado estas:
fadeno normo: NPT, BSPT, aŭ BSPP
premo klaso: 3000 aŭ 6000 estas oftaj por malgranda-enuja servo
materiala grado: A105, LF2, F304, F316, ktp.
maŝinanta kvalito: pura fadena profilo kaj ĝusta mezurila akcepto
spurebleco: markado kaj MTR ligita al varmonumero
Fadena pipkuplado sonas simple, sed se la fadena tipo estas malĝusta, la parto iĝas neuzebla surloke. Tial kunligaj ordoj ĉiam estu skribitaj en kompleta PO-formato, kiel ekzemple:
1/2 coloj surfadenigitaj tubojestas unu el la plej ofte reordigitaj grandecoj en malgranda-tubo, ĉar ili sidas ĝuste en la intervalo kie gravas instalo-konveno, sed sigela malsukceso kaŭzita de malbona fadenkontrolo estas ankoraŭ ofta. En faktaj projektoj, ĉi tiu grandeco estas vaste uzata por instrumenthoko-supren linioj, premomezurilduktoj, radikvalvokonektoj, drenaj kaj ellasilpunktoj, provaj linioj, sigelaj flulinioj, kemiaj dozaj branĉoj, kaj kompaktaj glitaj servaĵokonektoj.
Por aĉetteamoj, ĉi tio ne estas "malgranda kaj simpla" objekto. Ĝi estas ofte unu el la plej facilaj grandecoj por subtaksi kaj unu el la plej rapidaj por krei kampoproblemojn se la fadenformo, maŝinado aŭ klasselektado estas malĝusta. 1/2-cola konvenaĵo povas aspekti akceptebla vide, sed se lafadenprofundo, mallarĝaĵo, tonalto, kresta finpoluro aŭ enireja ĉamferone estas konvene kontrolita, instalaj problemoj tuj aperas.
Komuna1/2 coloj surfadenigitaj tubojinkluzivas:
kuplado- rekta konekto inter du fadenigitaj tubofinoj
kubuto- direktoŝanĝo en kompaktaj tubaroj

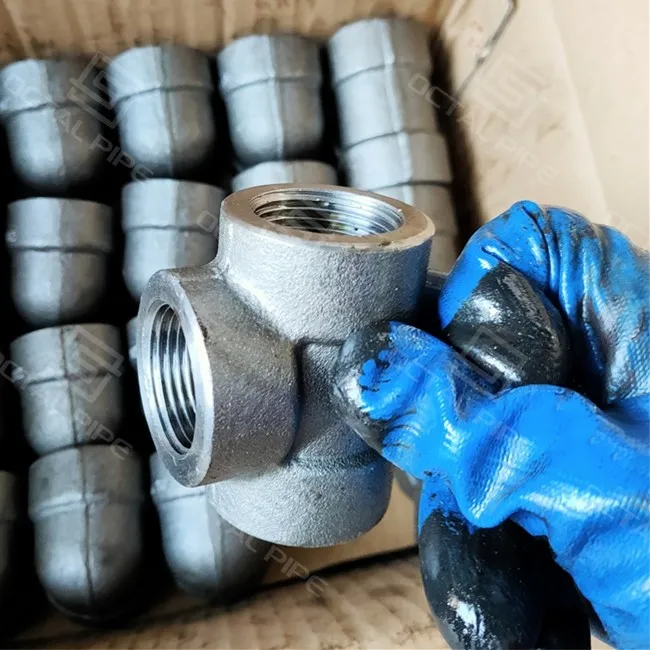

tee- branĉa ellasejo por mezuriloj, valvoj kaj servaĵoprenoj-
kuniĝo- forprenebla konekto por prizorgado-amikaj asembleoj
ŝtopilo- fermante neuzatajn malfermaĵojn
ĉapo- fina fermo por ekstere surfadenigitaj ligoj
cico- mallonga fadenigita konektpeco inter garnaĵoj aŭ valvoj
threadolet- branĉa ellasejo de pli granda kaplinio en malgrandan-boran fadenan linion
OctalPipe Kontrolpunkto
Pri kio Aĉetantoj Efektive Zorgas
Praktika Akiro/QA Fokuso
Tipa uzo
Malgrandaj-boraj konektoj kie gravas facila muntado kaj anstataŭaĵo
Malgrandaj ekipaĵoj kreas neproporciajn retejajn prokrastojn kiam kontrolo estas malforta
Pli bona fadenkontrolo kaj dokumentado kutime signifas pli rapidan kunigon kaj malpli da malakceptoproblemoj
1 Coloj Threaded Pipe Fittings
1 colo surfadenigitaj tubojestas ofte uzitaj en malgrandaj procezlinioj, kemiaj glitiloj, kunpremitaersistemoj, akvopurigbukloj, kaj forpreneblaj branĉligoj kie funkciserva aliro gravas. Ĉi tiu grandeco ofte estas la punkto kie aĉetantoj komencas kompari ne nur taŭgan tipon, sed ankaŭKlaso 3000 kontraŭ Klaso 6000, karbonŝtalo kontraŭ rustorezista ŝtalo, kaj NPT kontraŭ BSPT/BSPP, ĉar la alĝustigo nun havas pli rektan efikon al sigela fidindeco, branĉostabileco kaj long-servebleco.
El aĉetperspektivo,1 colo surfadenigitaj tubojne devus esti mendita kiel simpla stoka objektopriskribo. Pli forta PO devus difiniASME B16.11, konvena tipo, 1-colo grandeco, fadennormo, prema klaso, materiala grado, kaj inspektaj/dokumentaj postuloj. En praktiko, la plej oftaj problemoj ĉe ĉi tiu grandeco estasfadena miskongruo, frua ligado dum kunigo, kaj malforta spurebleco-kontrolo, tial aĉetantoj kutime pli atentasfadenmezurilo-konfirmo, markado kaj MTR-paraleligoantaŭ sendo.
Kontrolo kaj Inspektado de Fabrikado
Surfadenigitaj garnaĵoj por prema servo estas normale produktitaj elforĝitaj malplenaĵoj, sekvita de maŝinado kaj varmotraktado laŭ la materiala grado. Ĉi tiu procezo gravas ĉar la fina konvena efikeco dependas de pli ol nominala grandeco. Ĝi dependas de:
fadenintegreco
koncentreco
ŝultro dikeco
portis kontinuecon
konsekvenca prema limo
Por inspektado, altvaloraj-fadenigitaj konvenaj mendoj devus inkluzivi:
fadena mezurilo kontroladopor NPT/BSP
dimensiaj kontrolojpri kritikaj trajtoj
markante ĉekonpor grandeco, grado, klaso, kaj varmeca nombro
MTR / mueleja testa raporto spurebleco
MT / PTkiam necesas
hidrostatika aŭ pneŭmatika provose specifite de PO aŭ projekta specifo
Kio Estas Fadenita Pipa Fitting?
Surfadenigita tubofituro estas forĝita aŭ maŝinprilaborita garnituro kun internaj aŭ eksteraj tubfadenoj uzitaj por ligi pipon, valvojn, instrumentojn, aŭ branĉellasejojn sen veldado. En forĝitaj ŝtalsistemoj, surfadenigitaj armaĵoj estas ofte produktitaj alASME B16.11kaj estas liveritaj en konektotipoj kiel ekzempleNPT, BSPT, kaj BSPP.
Ili estas kutime uzataj kiam la projekto bezonas:
pli rapida asembleo
pli facila anstataŭigo
malpli varma laboro surloke
kompakta malgranda-kalibro instalado
prizorgado-amikaj tubaranĝoj
En faktaj projektoj, surfadenigitaj armaĵoj estas oftaj eninstrumentadlinioj, malalt-volumenaj branĉkonektoj, servaĵoj, dreniloj, ellastruoj, kaj glit-muntitaj kunigojkie gravas rapida kunigo kaj forigebleco.
Kio Estas la Malavantaĝo de Fadenaj Fittings?
La ĉefa malavantaĝo de surfadenaj armaĵoj estas tiola sigela rezulto dependas multe de la ĝusta fadena formo, ĝusta kunigo praktiko kaj la ĝusta sigela metodo. Se la malĝusta fadennormo estas mendita, la konekto povas aspekti ĝusta laŭ grandeco, sed ankoraŭ malsukcesas dum ĝustigado-aŭ liko dum servo.
Tipaj riskoj inkluzivas:
Miskongruo de NPT kaj BSP
difektitaj fadenoj dum transporto aŭ instalado
malĝusta premklaselekto
nesufiĉa sigela metodo sur paralelaj fadenaj sistemoj
tro-streĉiĝo kiu difektas la fadenon
malforta QA-dokumentado kiu prokrastas ricevi akcepton
Ĉi tio ne signifas, ke surfadenigitaj ekipaĵoj estas nefidindaj. Ĝi signifas, ke ili postulaspli bona specifdisciplinool multaj aĉetantoj supozas.
Threaded PVC Pipe Fittings vs Forged Steel Threaded Pipe Fittings
Iuj aĉetantoj ankaŭ serĉassurfadenigitaj PVC-tupaj garniĝoj, sed en reala projekta akiro, PVC-fadenigitaj garnaĵoj kajforĝita ŝtalo surfadenigita pipo garniturone estas interŝanĝeblaj elektoj. La diferenco ne estas nur materia - ĝi estaspremlimfidindeco, temperaturtoleremo, fadenforto, kaj serva risko. Fadenigitaj PVC-tupaj garniĝojestas ĝenerale elektitaj por malpeza-devo, ne-metalaj tubaraj sistemoj kie korodrezisto kaj malalta kosto gravas pli ol mekanika ŝarĝkapablo. En kontrasto, forĝitaj ŝtalaj surfadenigitaj armaĵoj estas uzitaj kie la ligo devas pritraktipli altaj premoklasoj, pli larĝaj temperatursvingoj, vibrado, ripeta prizorga asembleo kaj pli forta mekanika ŝarĝo.
De aĉeta perspektivo, la vera elekta logiko estas simpla: se la linio implikasindustria prema servo, varmaj aŭ malvarmaj procezaj kondiĉoj, metalaj tubaj sistemoj, aŭ pli strikta QA-spurebleco, forĝita ŝtalo surfadenigita armaturo estas kutime la ĝusta itinero. PVC-fadenoj estas pli sentemaj altro-streĉiĝo, fadenformiĝo, ŝteliro sub ŝarĝo kaj reduktita forto ĉe levita temperaturo. Forĝitaj ŝtalaj surfadenigitaj armaĵoj, kompare, estas normale aĉetitaj alASME B16.11, kun difinitaKlaso 2000/3000/6000premnomoj, kontrolita fadenmaŝinado, kaj spurebla materiala atestado. Tial aĉetantoj ne komparas ĉi tiujn du produktojn nur laŭ prezo - laŭ kiuj ili komparas ilinservokondiĉo, malsukceso sekvo, bontenado ofteco, kaj akceptpostuloj.
Komparpunkto
Fadenigitaj PVC Pipe Fittings
Forĝita Ŝtalo Threaded Pipe Fittings
Tipa servo
Malalta-ne-metalaj servaĵolinioj
Industria premtubo kaj eta-proceslinioj
Mekanika forto
Malsupra fadeno kaj korpoforto
Pli alta fadenintegreco kaj prema limforto
Kapablo de temperaturo
Limigita, pli sentema al varmo
Pli taŭgas por pli larĝa temperaturservo
Fadenkonduto
Pli sentema al tro-streĉiĝo kaj deformado
Pli bona rezisto al instala tordmomanto kaj ripeta muntado
Kutime ligite al fadena miskongruo, klaseraro aŭ malbona maŝinado
Plej taŭga
Malpezaj-servoj aŭ kemiaj translokigaj sistemoj
Nafto kaj gaso, glit-tuboj, servaĵoj, instrumentado kaj industria servo
Por serioza industria RFQ, ĉi tiu distingo gravas. Aĉetanto serĉantasurfadenigitaj PVC-tupaj garniĝojeble serĉas malmultekostan-fadenan konekton, sed se la efektiva servo postulasreteno de premo, tordmomanto-rezisto aŭ long{0}}daŭra fidindeco pri bontenado, la ĝusta solvo estas ofte aforĝita ŝtalo surfadenigita konvenaĵokun la dekstrafadennormo, prema klaso, kaj materiala atestado.
Ĉu Fadenigita Pipa Bazo estas Sama kiel Fadenigita Fitting?
Ne ekzakte. En industria serĉkonduto,surfadenigita pipo bazoestas pli larĝa kaj malpli preciza termino. Ĝi povas rilati al amunta bazo, subtena komponento, planka flanĝo-stila aparataro, lampo/balustradavaro aŭ struktura surfadenigita akcesoraĵo, dum asurfadenigita fitingen pipa akiro kutime signifas premon-enhavantan komponenton fabrikitan laŭ difinita pipa normo kiel ekzempleASME B16.11. Alivorte, surfadenigita pipbazo povas esti mekanika subteno aŭ aparataro, sed surfadenigita tubagordo estas parto de lapremo limokaj devas esti elektita kun multe pli strikta teknika kontrolo.
Tiu distingo gravas en akiro ĉar la aĉetlogiko estas tute alia. Verosurfadenigita tubo-fiksodevus esti mendita dekonvena tipo, nominala grandeco, fadennormo (NPT / BSPT / BSPP), prema klaso (2000 / 3000 / 6000), materiala grado, kaj inspektado/dokumentaj postuloj. Neklara serĉtermino kielsurfadenigita pipo bazone diras al la provizanto ĉu la objekto estas akuplado, kubuto, tee, unio, ŝtopilo, ĉapo aŭ fadenoleto, kaj ĝi diras nenion pri klaso, sigelmetodo aŭ spurebleco. En praktiko, tiu speco de neklara vortumo estas unu el la plej rapidaj manieroj krei citajn erarojn, fadenmalkongruon, aŭ ricevado de prokrastoj.
Por tubaj sistemoj, la objekto devas kongrui kun laservo premo, sigela metodo, kaj instala normo, ne nur la vida formo. Subtena-stila "bazo" eble bezonas nur dimensian taŭgecon kaj bazan materialan identigon, dum surfadenigita alĝustigo ankaŭ devas kontentigifadenprecizeco, klastaksado, maŝinadkvalito, markado kaj MTR-spurebleco. Se la reala projektpostulo estas industria fajfado, uzi "fadenigitan pipbazon" kiel la RFQ-termino estas tro malfiksa; la pli sekura vojo estas skribi la parton kiel proprasurfadenigita fitingpriskribo.
Kiel Skribi Pli bonan RFQ por Fadenigitaj Tubaj Fittings
Forta RFQ-linio devus inkluzivi sufiĉe da detaloj por eviti fadenon aŭ klasan miskongruon. Praktika formato estas:
ASME B16.11 + konvena tipo/ŝablono + grandeco + fadennormo + prema klaso + materiala grado + inspektado/dokumenta postulo + kvanto
Por projektaj mendoj, aldoni la ĝustan taŭgan ŝablonon kaj inspektan amplekson helpas redukti citaĵreviziojn, ricevi disputojn kaj instalajn prokrastojn.
01.Kiel devus esti specifitaj surfadenaj tuboj en aĉeto por eviti miskongruon?
Kompleta PO devus diriASME B16.11, konvena tipo,grandeco, fadennormo (NPT / BSPT / BSPP), premklaso (2000/3000/6000), materiala grado, kvanto, kaj ajna postulata inspektado aŭ dokumentoj. Ĉi tiu estas la plej rapida maniero eviti fadenan miskongruon kaj QA-malakcepton.
02.Kio devus esti kontrolita en fadenigita pipaj dimensioj-diagramo antaŭ mendi?
Aĉetantoj devus konfirminominala grandeco, prema klaso, fadena tipo kaj taŭga tipounue. Ĝusta centro-al-finaj dimensioj kaj fadenaj detaloj tiam devus esti kontrolitaj kontraŭ la aplikeblajASME B16.11 tabloj, ĉar dimensioj varias laŭ tipo, grandeco kaj klaso.
03.Kio estas la ĉefa diferenco inter NPT, BSPT, kaj BSPP-fadenigitaj tuboj?
NPTkajBSPTestas pintigitaj fadenoj, dumBSPPestas paralela fadeno. Tio signifas, ke la sigela metodo estas malsama, kaj ĉi tiuj fadennormoj estasne interŝanĝeblaen akiro. Akcesaĵo kun la ĝusta grandeco sed la malĝusta fadena formo ankoraŭ povas malsukcesi dum instalado.
04.Kion oni devas kontroli kiam oni aĉetas fadenan tubon-kupladon, precipe en grandecoj de 1/2 coloj kaj 1 coloj?
Por afadenigita tubo-kuplado, precipe1/2 coloj surfadenigitaj tubojkaj1 colo surfadenigitaj tuboj, la ŝlosilaj kontroloj estasakcepto de fadena mezurilo, klaso de premo, grado de materialo, kvalito de maŝinado kaj spurebleco. En ĉi tiuj oftaj malgrandaj-kalibroj, fadenprecizeco rekte influas sigeladon kaj kunigrapidecon.
05.Kiuj inspektaj dokumentoj estas plej gravaj por fadenaj tuboj antaŭ la sendo?
La plej gravaj antaŭ-sendkontroloj estasiru/ne-iru fadenmezurilo-kontrolo, dimensia inspektado, markada konfirmo, kajSpurebleco de MTR/varmo-nombro. Por pli alta-riska servo, aĉetantoj ankaŭ povas postuliMT/PTaŭhidrostatika / pneŭmatika provoredukti ricevajn disputojn kaj instalajn prokrastojn.
