Kiam Vi Bezonas Superajn Konektojn por API 5CT Entubo kaj Tuboj?

Sur bone skemo,envolvaĵokajtubojkordoj aspektas simplaj: OD, pezo, grado, drivo. Sur la kampo, likoj kaj integrecproblemoj preskaŭ neniam komenciĝas en la tubkorpo - ili komenciĝas ĉe la ligoj.

API 5CTestas la kernnormo por kaj enfermaĵo kaj tubo: ĝi difinas gradojn, dimensiojn kaj la normajn fadenformojn kiel ekzemple STC/LTC/BTC por envolvaĵo kaj NUE/EUE por tubo. Por multaj konvenciaj naftoputoj, ĉi tiuj API-konektoj ankoraŭ estas la ĝusta respondo. Sed en altpremaj gasputoj, HP/HT-laboro, longaj horizontalaj sekcioj kaj tre biciklitaj putoj, la riskcentro ŝanĝiĝas de la ŝtala korpo al la koneksa dezajno. Tie envenas specialaj/superaj konektoj.

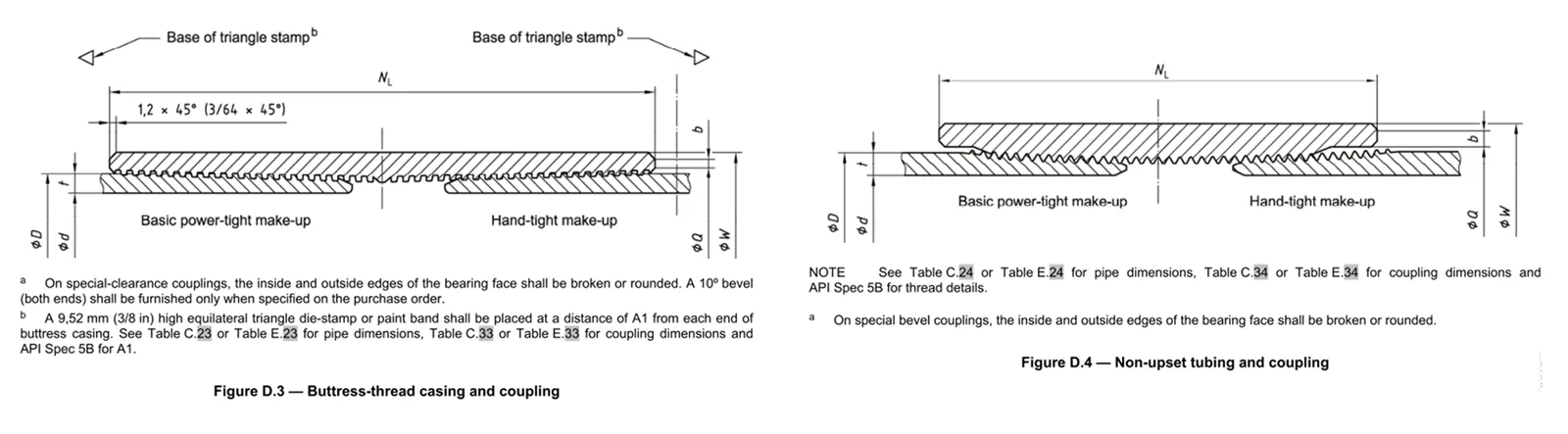

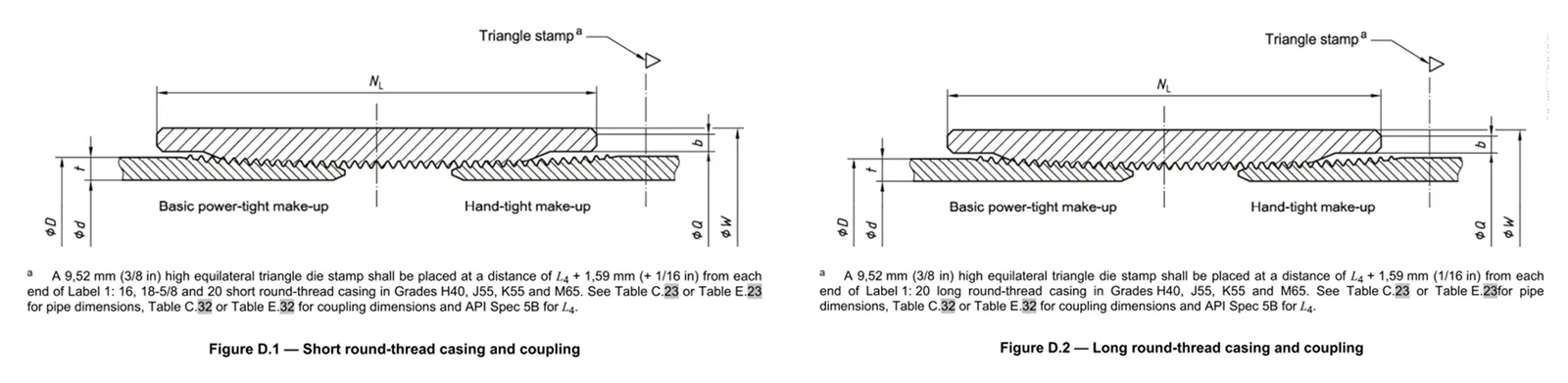

API 5CT kaj API 5B difinas la ĉefajn fadenfamiliojn por enfermaĵo kaj tubo:

Enfermaĵo

• STC - Mallonga Fadeno Kunligita (mallonga ronda)
• LTC - Longa Fadeno Kunligita (longa ronda)
• BTC - Apogfadeno Kunligita

Tuboj

• NUE - Ne-Ĉagrenita Fino
• EUE - Ekstera Maltrankvila Fino

Ĉi tiuj normaj konektoj estas:

• Sufiĉe forta (streĉo, kunpremado, tordmomanto) por multaj teraj kaj konvenciaj putoj
• Kostefika kaj vaste havebla
• Konata al rigteamoj, kun plena ekosistemo de kongruaj akcesoraĵoj

Sed estas du malkomfortaj veroj:

• API-rondaj fadenoj (STC/LTC) ne estis dizajnitaj por esti perfekte gasrezistaj ĉe alta premo; ili tre dependas de fadena kunmetaĵo kaj interfero.
• Eĉ BTC prioritatas strukturan kapaciton unue kaj gas-firmecon due.

Por moderaj premoj, plejparte likva servo kaj relative simplaj trajektorioj, ĉi tio estas akceptebla. Ĉar premo, gasfrakcio, temperaturo kaj devio pliiĝas, "sufiĉe bona" ​​sur la ligoflanko komencas aspekti pli kiel "dezajna rando eroziita."

Post kiam putoj moviĝas preter la konvencia koverto, ĝi ne plu temas nur pri ĝisdatigado de enfermligoj. Tubo povas fariĝi kritika likvojo kaj lacpunkto ankaŭ.

Superaj aŭ specialaj ligoj estas kutime konsiderataj kiam iuj el la sekvantaroj estas veraj:

• Altpremaj gasputoj kie ajna daŭra enfermpremo estas grava zorgo
• HP/HT kaj profundakvaj putoj kun altaj kombinitaj eksplodaj, kolapsaj kaj streĉaj ŝarĝoj
• Plilongigita atingo kaj tre deviaj putoj kun signifa fleksado kaj hunda severeco
• Stokado de gaso, injekto de CO₂ kaj forigo-putoj kun ofta prema biciklado
• Severa acida servo, kie fendetkomenco kaj kresko ĉe la fadenradiko devas esti forte kontrolitaj
• Bonaj dezajnoj, kiuj eksplicite postulas konektan rendimenton egali aŭ superi pipkorpajn rangigojn

En ĉi tiuj putoj, resti kun STC/LTC/BTC kaj NUE/EUE ne aŭtomate signifas "nesekura" - sed ĝi signifas, ke la koverto de rendimento de konekto sidas multe pli proksime al la dezajna koverto. Ĉiu vario en tordmomanto, surfaca traktado, ŝminkopraktiko aŭ funkciigadkondiĉoj povas puŝi la sistemon en problemojn.

Superaj/specialaj konektoj sidas sur API 5CT-tubkorpoj, sed ili ŝanĝas kiel la junto sigelas kaj portas ŝarĝon. Plej multaj dividas kelkajn ĉefajn funkciojn:

Metal-al-metalaj sigeloj
Anstataŭ dependi nur de fadena komponaĵo, altkvalitaj dezajnoj inkluzivas unu aŭ plurajn metal-al-metalan sigelareojn, kiuj generas altan kontaktostreson ĉe ŝminkomomanto. Ĉi tio ebligas al ili konservi kontraŭgasan agadon sub premo kaj temperaturciklado.

Torque ŝultro
Difinita tordmomanta ŝultro donas pozitivan halton ĉe la fino de ŝminko. Tio plibonigas tordmomantan kontrolon, reduktas la riskon de trotordmomanto-damaĝo, kaj pliigas fleksadon kaj tordan kapaciton en deviaj kaj ERD-putoj.

Optimumigita fadengeometrio
Reinĝenieritaj fadenformoj reduktas streĉan koncentriĝon kaj distribuas ŝarĝon tra pli engaĝitaj fadenaj flankoj. Tio plibonigas lacegan agadon kie la ŝnuro vidas rotacion, fleksadon kaj ripetajn premajn ŝanĝojn.

Flush kaj duon-flush opcioj
Kie OD-kresko estas kritika - proksime de tegmentaj pintoj, ligaj punktoj aŭ mallozaj limigoj - fluaj aŭ duon-fluaj ligoj konservas kontrolitan OD dum daŭre provizas forton kaj sigelon.

Plenskala kvalifiko
Modernaj altkvalitaj ligoj estas kutime kvalifikitaj per ISO 13679 / API RP 5C5 aŭ similaj plenskalaj testoj, kovrante kombinitajn ŝarĝojn, bicikladon kaj, en multaj kazoj, fleksadon. Tio donas realisman bildon pri kiel la konekto kondutas sub kamp-similaj kovertoj, ne nur unu-aksaj testoj.

Ĉi tiuj avantaĝoj gravas sur kaj envolvaĵo kaj tubo:

• Por enfermaĵo, la fokuso estas ĝenerala struktura integreco kaj longperspektiva gas-streko.
• Por tuboj, vi aldonas ciklojn de laboro, stimulon, bone kontrolajn operaciojn kaj oftajn premajn ŝanĝojn supre.

Post kiam la puto-dezajno postulas altkvalitajn konektojn, la tasko ne plu estas "aĉeti specialan fadenon." Ĝi integras tiujn ligojn en la tutan OCTG-dezajnon kaj QA-ĉenon.

Praktika inĝenieristiko-kontrollisto kutime inkluzivas:

Difinu la operacian koverton klare

• Maksimumaj kaj minimumaj premoj kaj temperaturoj por ĉiu ŝnuro
• Bezonata gas-streko kaj permesebla daŭra premo de enfermaĵo
• Atendita hunda severeco kaj ajna planita rotacio sub ŝarĝo
• Workover kaj stimulaj planoj kiuj enkondukas pliajn ciklojn

Specifi konektkvalifikpostulojn

• Bezonata ISO 13679/API RP 5C5-testnivelo (ekzemple, CAL IV por severa HP/HT-servo)
• Ŝarĝu kovritajn kovertojn (kombinita streĉiĝo, kunpremado, interna/ekstera premo, fleksado se signifa)
• Iu ajn acida servo aŭ koroda testado necesas preter bazaj tubpostuloj

Vicigi la korpon de tubo kaj konekto-agado

• Konfirmu, ke streĉa, kreva kaj kolapsa agado de la konekto renkontas aŭ superas la elektitan tubon-korpan gradon kaj murdikecon
• Por alt-kolapsaj dezajnoj, kontrolu, ke la konekto ne fariĝas la malforta sekcio en kolapso

Planu inspektadon, ŝminkon kaj dokumentadon antaŭe

• Difinu fadenajn mezurilojn kaj vidajn inspektajn procedurojn ĉe la fadena instalaĵo
• Specifu ŝminkomomantajn fenestrojn kaj monitorajn postulojn por kaj envolvaĵo kaj tubo
• Planu kiel MTC-oj, konektkvalifikaj datumoj, tordmomantaj diagramoj kaj kurantaj manlibroj estos kaptitaj en la OCTG-datumlibro kaj putaj dosieroj.

Trakti superajn konektojn kiel parton de la dezajno - ne postpenso - estas kio malhelpas argumentojn poste ĉe la platformo aŭ dum reguliga revizio.

Multaj funkciigistoj jam movis produktan envolvaĵon al altkvalitaj, gas-rezistemaj ligoj, sed daŭre prizorgas norman EUE/NUE-tubon. En pli alta risko putoj, ĉi tio ŝanĝas la malfortan ligon de envolvaĵo al tubo.

Situacioj kie altkvalitaj tubkonektoj ofte estas pravigitaj inkludas:

• Gasputoj kaj alt-GOR naftoputoj kie longperspektiva tuba gas-streko gravas kaj ringopremo devas esti firme kontrolita
• Tubaj ŝnuroj atendis vidi ripetan rompadon, acidiĝon, putajn purigojn kaj aliajn pezajn intervenojn
• Plilongigita atingo kaj horizontalaj putoj, kie tubo spertas signifan fleksadon, vibradon kaj rotacion dum kurado kaj produktado
• Acidaj aŭ alt-CO₂ medioj kie la ligradiko estas verŝajna loko por streĉa koroda fendetiĝo

Por ĉi tiuj putoj, tuboj kun altkvalitaj ligoj - havantaj tordmomantan ŝultron, metalan sigelon kaj optimumigitan fadengeometrion - povas signife redukti la riskon de likoj kaj lacecaj fiaskoj ĉe la artikoj, kaj doni al operacioteamoj pli da konfido kiam biciklas premon aŭ faras pezajn intervenojn.

Superaj kaj specialaj konektoj liveras la plej multe da valoro kiam ili estas traktataj kiel parto de kompleta API 5CT entubo- kaj tuboprogramo, ne unufojaj ĝisdatigoj. Tio kutime signifas:

• Planado per puto aŭ kuseneto: difini kiuj intervaloj bezonas altkvalitajn konektojn kaj kiuj povas sekure resti kun normaj API-fadenoj
• Teni konektajn familiojn kiel eble plej konsekvenca ene de ŝnuro aŭ kampo, por simpligi procedurojn, rezervajn kaj trejnadon de skipo.
• Kontrolante kongruecon por ĉiuj akcesoraĵoj - pupaj artikoj, interkruciĝoj, tegaĵoj, pakiloj, sekurecvalvoj kaj alia kompletigo aparataro
• Purigado de korta loĝistiko kun klara kolorkodigo, markado kaj kalkuloj por ke miskongruaj ligoj ne atingu la platforman plankon

Pritraktitaj tiel, altkvalitaj konektoj ne estas nur "speciala produktonomo" en kordlisto, sed klare difinita parto de la puta integrecstrategio.

Q1: Kiuj specoj de putoj kutime postulas altkvalitajn (specialajn) konektojn?
A1:HP-gasputoj, HPHT/profundakvaj putoj, ERD/alta-devioputoj, premo-cikladputoj (gasstokado/CO₂ injekto), kaj severa acida servo.

Q2: Kio igas altkvalitan konekton pli gas-gasa ol normaj API-fadenoj?
A2:Metalo-al-metalfokoj kaj kontrolita konsisto-(tordmomanta ŝultro) helpas konservi likreziston sub temperaturo/premciklado.

Q3: Kion mi petu por kontroli altkvalitan konekton antaŭ aĉeto?
A3:ISO 13679 aŭ API RP 5C5-kvalifiko, kaj plie tordmomantaj diagramoj/kurantaj manlibroj, fadenaj rekordoj kaj MTC/inspektadaj dokumentoj.
